Komórka elementarna
to najmniejsza, powtarzalna część struktury kryształu, zawierająca wszystkie rodzaje cząsteczek, jonów i atomów, które tworzą sieć krystaliczną. Przesuń widoczną n/z komórkę a odtworzysz sieć
Modele kulkowo-pręcikowe - wybrane komórki elementarne
„Atomy w molekule” i „w sieci kryształu”
modele wybranych komórek elementarnych
przejdź do ilustracji ... »
Polimorfizm
niby ten sam wzór chemiczny, a jakże inne związki; porównaj strukturę sieci wurcytu ZnS i blendy cynkowej ZnS
Modele komórek elementarnych wybranych kryształów
Atomy, jony czy cząsteczki mogą grupować się przestrzeni w sposób chaotyczny lub uporządkowany. Niewątpliwie jedną z ciekawszych form są struktury uporządkowane. Mogą tworzyć łańcuchy np. polimery, struktury jednowarstwowe jak grafen czy zamknięte nanorurki czy inne struktury trójwymiarowe. W tym przypadku poszukujemy najmniejszej regularnej formy przestrzennej o której zakładamy, że dokonując jakichś operacji typu przesunięcia, obroty czy złożone operacje będziemy mogli odtworzyć całą sieć przestrzenną. I taki najmniejszy powtarzalny w przestrzeni fragment nazwiemy sobie komórką elementarną.
Doskonały wgląd w strukturę ciała stałego dla celów dydaktycznych, daje jednakże fragment sieci krystalicznej o wymiarach ok. 2ax2bx2c (w jednostkach sieci) gdyż pozwala on na ukazanie wyniku działania operacji pozwalających na odtworzenie całej sieci z komórki elkemntarnej.
Poniżej przedstawiono modele wybranych komórek elementarnych
komórka elementarna typu perowskitu
perowskit CaTiO3
komórka elementarna typu chlorku cezu

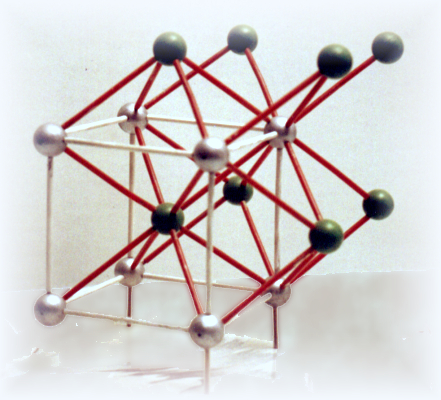

Model struktury chlorku cezu - CsCl wraz z otoczeniem.
komórka elementarna typu fluorytu
fluoryt - CaF22
komórka elementarna typu rutylu
rutyl TiO2
komórka elementarna typu spinelu
spinel - MgAl2O4
komórka elementarna typu wurcytu
wurcyt - ZnS
Model komórki elementarnej typu blendy cynkowej
blenda cynkowa ZnS
